一：旋風分離器的臨界粒徑與壓降
?1.半分離直徑cut diameter
?分級效率為50%的粉塵粒徑為半分離直徑或切割直徑dc50。
?臨界粒徑dcp愈小，除塵效率愈高。

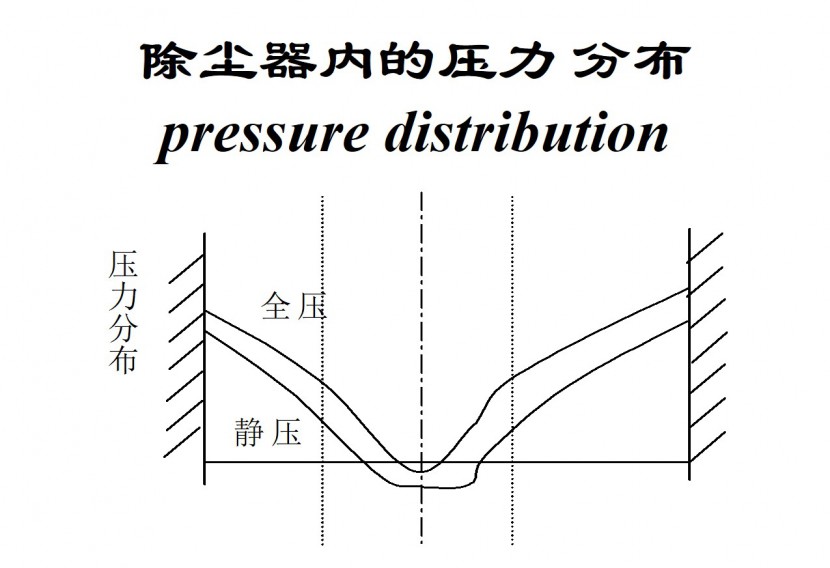

?2.旋風分離器內的壓力降pressure drop分布如下圖

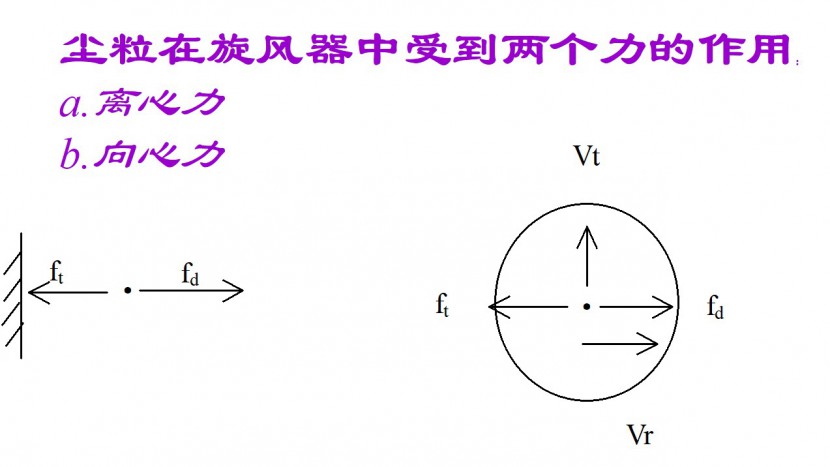

塵粒在旋風分離器中受到兩個力的作用：
a.離心力
b.向心力
?離心力ft：
?向心力fd：
(Rep≤1時)
?在交界面上塵粒有三種情況：
?①ft>fd 移向外壁
?②fd>ft 移向內壁
?③ft=fd 進去50%，出來50%，即除塵效率為50%。
?一般而言：dp(100%)≈2-3dp(50%)
?為什麼忽略了粉塵的質量呢？因為重力等于mg，離心力
?設Vt=30m/s，r=0.1m，
? 離心力遠遠大于重力，故重力可忽略。
?半分離直徑的求法：
?1．拉波爾經驗表達式：適用于切線、螺旋、蝸殼式入口旋風器。
?H、B——氣流入口的寬度與高度；
?L1、L2——圓筒與圓錐的高度。
?臨界粒徑dcp
?根據假想圓筒理論求取
? 由 ft=fd 得：
?
?
?
ξ——阻力系數?
2）Louis—Thodore式，
二：捕集效率
的關系圖查取 D——旋風分離器的直徑?3．
三：影響旋風分離器效率的因素
?旋風分離器斜放對效率影響不大。
?所以，ρp小，難分離 ，影響捕集效率。
?旋風分離器一般：
①用于粒子較大（>10μm）的場合；
